Y（或y）是星形连接，D（或d）是三角形连接。
在变压器连接组中，“ Yn”表示一次侧是星形皮带中性线，Y表示星形，n表示中性线。
“ D”表示次级侧是三角形连接。

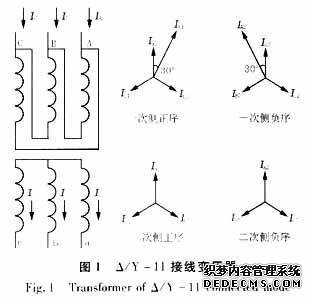

“ 11”表示变压器次级线电压Uab将初级线电压UAB延迟330度（或30度后）。
变压器连接组的表示如下：大写字母表示初级（或初级）接线，小写字母表示次级（或次级）接线。
Y（或y）是星形连接，D（或d）是三角形连接。
扩展数据变压器的三相绕组具有三种连接方法：星形连接，三角形连接和之字形连接。
对于绕组连接，通常使用大写字母A，B和C表示高压绕组头的端接，并使用X，Y和Z表示端接。小写字母a，b和c表示低压绕组头的末端，x，y和z为末端。使用或指示中性点。
新标准是星形，三角形和锯齿形连接。高压绕组分别用符号Y，D和Z表示，中压绕组和低压绕组分别用y，d和z表示。
绘制中性点时，分别用YN，ZN，yn，zn表示。
自动转向变压器的公共部分的两个绕组之一具有较低的标称电压，并用符号a表示。
变压器按高压，中压和低压的顺序缠绕，以形成绕组耦合组。
例如，如果高电压为Y而低电压为yn，则绕组结点组为Yyn。
另外，时钟方法表明高压侧和低压侧的相位关系是连接的组。
参考资料来源：百度百科-变压器连接组
